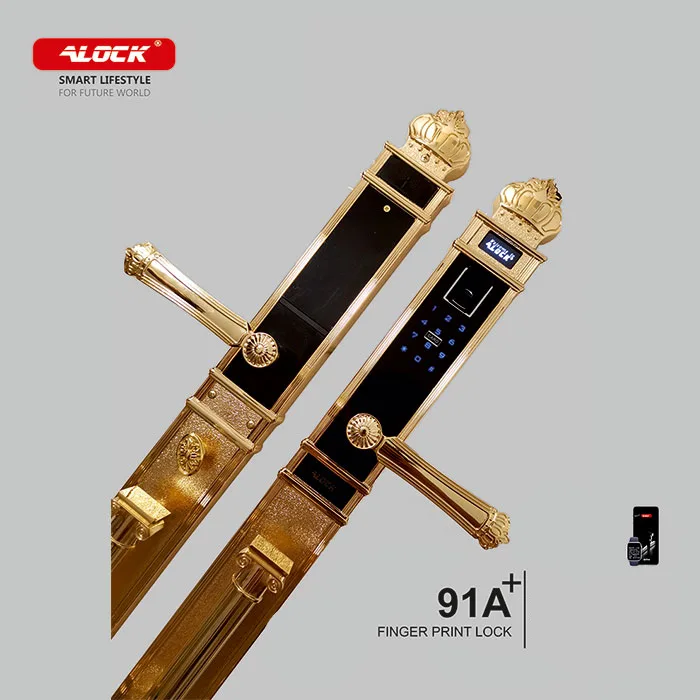

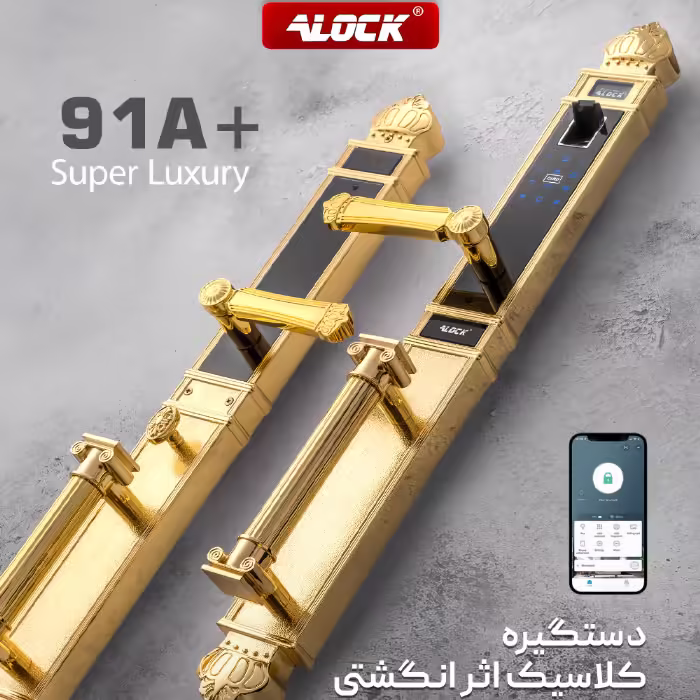

قفل اثر انگشتی دیجیتال ALOCK مدل +91A با 5 سال وارانتی پس از تاریخ فروش
موجود در انبار
ارسال به سراسر کشور
پشتیبانی 24 ساعته
پرداخت آنلاین و مطمئن
ضمانت سلامت فیزیکی کالا
ضمانت اصالت کالا
نیاز کشور و پروژه های مسکونی لاکچری و VIP در زمینه امنیت با جدیدترین تکنولوژیی های روز دنیا، سبب طراحی های خاص در صنعت قفل های الکترونیکی ALOCK شده است. قفل دیجیتال 91A+ یکی از زیباترین و اشرافی ترین قفل های دیجیتال حال حاضر دنیا می باشد. این قفل اثر انگشتی با داشتن ارتفاعی بیش از 1 متر و ویژگی های همچون صفحه لمسی با تکنولوژی موبایلی و هوشمند، گارانتی مادام العمر رنگ و استقامت بدنه و تهیه شده از متریال برنج جزء گرانترین دستگیره های دیجیتال در جهان است. طراحی بلند و بی نظیر قفل هوشمند اثر انگشتی 91A+ با الهام از سرستون های تخت جمشید ایران و قابلیت ذخیره تعداد زیاد کاربران، کنترل و دسترسی به قفل در هر زمان و هر مکان از دنیا از طریق تلفن همراه، آن را به محصولی زیبا و فوق العاده تبدیل کرده است.
قفل اثر انگشتی 91A+ با قطعات ساخت ژاپن و چیپست آمریکایی طراحی و تولید شده که افزایش طول عمر این محصول را در مقایسه با دیگر مدل های بازار دنیا در پی دارد.
بدنه این دستگیره اثر انگشتی، 100% از برنج ساخته شده که موجب بیشتر شدن استقامت آن در برابر دیگر برندهای بازار شده است. دستگیره اثرانگشتی 91A+، از جمله دستگیره های هوشمند می باشد که قابلیت ذخیره 100 نفر اثرانگشت و تعداد 400 نفر کاربر مستقیم (آفلاین) و بیش از 1 میلیون کاربر غیرمستقیم (آنلاین) را دارد. گزارش ورود و خروج افراد با ذکر نام، حذف و اضافه کردن کاربران با موبایل از هر نقطه ای در دنیا، تعریف رمزهای یک بار مصرف زمان دار برای کاربران با سطوح دسترسی مختلف مانند پرستار کودک، سرایدار، کارمندان با بازه های قراردادی مختلف، رمزهایی با تابع خیالی برای جلوگیری از هک شدن توسط دیگران، تائید ورود دو مرحله ای، مد عبور و تردد آزاد برای مواقع پر تردد مانند میهمانی ها و … از جمله دیگر امکانات این سیستم قفل ایمن می باشد.
امکانات آفلاین
امکانات آنلاین
سایر توضیحات
محل مصرف:
مسکونی های لاکچری، ویلاهای اشرافی
مزایای استفاده نسبت به سایر روشها: مهمترین مزایای استفاده از این محصول قفل اثر انگشتی در مقایسه با قفل و دستگیره های معمولی، زیبایی، اشرافی بودن، استحکام و راحتی بیشتر است. عدم نیاز به حمل کلید، سرعت باز و بسته کردن قفل، هوشمند بودن و کنترل دستگیره به صورت آنلاین، دریافت هشدارهای دستکاری کردن و قصد تخریب و یا نفوذ توسط سارقین در هر لطه بر روی موبایل و … سایر امکانات و خصوصیات دستگیره 91A+ میباشد.
ویژگیها نسبت به سایر محصولات مشابه بازار:این قفل اثر انگشتی 91A+ با داشتن قطعات ژاپنی و آمریکایی و گرید انرژی A+++ کم مصرف ترین نوع دستگیره هوشمند در مقایسه با دیگر برندها در بازار میباشد. متریال کاملا برنج و طراحی دو طرفه بلند این محصول از ویژگیهای بارز آن است. دستگیره 91A+ از طراحی کلاسیک برخوردار است و درب کشویی روی صفحه لمسی ندارد. وجود درب کشویی در روزهای اول موجب جذابیت دستگیره میشود اما پس از مدتی ریلهای آن دچار خوردگی شده و جابجایی این صفحات سنگین کشویی موجب ایجاد نارضایتی در کاربران میگردد. ما با افتخار محصولی را به شما ارائه میکنیم که این ایراد را نخواهد داشت. ضمن اینکه این دستگیره به آسانی بر روی انواع درب های چوبی، ضد سرقت و حتی مولتی لاک نصب میشود در صورتی که بسیاری از برندهای دیگر در بازار از چنین قابلیتی برخوردار نیستند. محصول فوق دارای 5 سال گارانتی کامل است که این امر حاکی از کیفیت طراحی و ساخت آن است.
پروسه نصب و آموزش استفاده: مراحل نصب و راه اندازی محصول توسط نصاب های مجاز و رسمی ارائه خواهد شد.
موارد ایمنی: دستگیره لاکچری مدل 91A+ مجهز به سیستم Hijack بوده و در مواجهه با زورگیری، تهدید به بازکردن درب به زور و یا تخریب محصول، هشدارهای امنیتی برای کاربران آنلاین ارسال مینماید.
اسکنر اثر انگشت: اسکنر اثر انگشت این محصول از نوع FTP و با قابلیت تشخیص اثرانگشت فرد زنده بوده که در کشور سوئد طراحی و تولید میگردد. اسکنرهای اثر انگشت نوع FTP دارای ضریب خطای 0.0001 بوده و سرعت اسکن آنها معادل 0.3 ثانیه بوده و در حال حاضر یکی از موثرترین اسکنرهای Live در بازار جهانی میباشند.
حالت Private: قابلیت فعال سازی حالت Private، یکی از امکانات محبوب و پرکاربرد این قفل اثر انگشتی است. در زمان فعالسازی این ویژگی از داخل واحد، دیگر کاربران حتی با داشتن اثرانگشت، رمز، کارت و یا موبایل نیز قادر به بازکردن قفل از بیرون نخواهند بود و قفل به آن ها هشدار داده که حالت Private از داخل فعال شده است. در این حالت دستگیره از بیرون واحد، امکان ورود رمز و یا کارت را به دیگران نخواهد داد.
تابع خیالی: سیستم تابع خیالی در قفل دیجیتال اثر انگشتی 91A+ برای جلوگیری از هک شدن و لو رفتن رمز توسط دیگران طراحی شده است. تشخیص رمز اصلی از داخل رمز وارد شده تصادفی، یکی از الگوریتم های جذاب و پیچیده در طراحی این محصولات می باشد. یعنی هنگامی که کاربر میخواهد رمز اصلی خود را وارد نماید، در صورت حضور افراد غریبه، میتواند قبل و یا بعد از رمز اصلی خود به تعداد نامحدود رمز وارد کند. این قابلیت سبب افزایش امنیت رمز کاربران و افزایش احساس رضایت مصرف کنندگان شده است.
مدیریت سیستم: قفل اثر انگشتی 91A+ دارای قابلیت تعریف 9 نفر به عنوان مدیر (Admin) میباشد که هر ادمین به صورت مجزا امکان ورود به سیستم مدیریت را داشته و می تواند تنظیمات مدنظر خود را اعمال کند. حداقل تعداد Admin قابل انتخاب 1 نفر و حداکثر 9 نفر میباشد. جهت ورود به بخش تنظیمات در این دستگیره از روش تشخیص اثرانگشتی استفاده می شود در صورتیکه مدل های کرهای موجود در بازار از این قابلیت بی بهره می باشند.
سیستم گزارش گیری: کنترل ورود و خروج افراد در قفل ها و دستگیره های هوشمند جزء بهترین ویژگی های امنیتی به شمار می آید. دستگیره های مدل 91A+ علاوه بر امکان کنترل تردد، تمامی اطلاعات کاربران در حال عبور و مرور را ثبت می کنند. از جمله این اطلاعات میتوان به مشخص نمودن نام افراد، ثبت ساعت و تاریخ دقیق و همین طور روش مورد استفاده برای ورود اعم از رمز، کارت، موبایل و یا اثرانگشت اشاره نمود. این ویژگی موجب تمایز میان این محصول با دیگر رقبایش در بازار گشته است. جهت اطلاع از ترددها، مدیر میتواند به منوی دستگاه وارد شده و در بخش گزارشگیری ترددها، 1000 تردد اخیر را مشاهده نماید. ضمن اینکه قابلیت بررسی عبور و مرورها در یک روز بخصوص نیز وجود دارد.
سیستم مشاهده حافظه کاربران دستگاه: اغلب قفل های دیجیتال موجود در بازار جهانی با مشکل نامشخص بودن تعداد دقیق افراد ذخیره شده برای دستگیره مواجه هستند. دستگیره Alock مدل 91A+ این مشکل را رفع نموده و امکان مشاهده حافظه مورد استفاده برای تعداد مدیران، تعداد اثرانگشت، تعداد رمز، تعداد کارتهای تعریف شده و تعداد کاربر باقیمانده را به مدیر میدهد تا با درک دقیقتر از کاربران تعریف شده، اقدام به کنترل افراد مجاز دستگاه نمایند.
قابلیت کنترل هویت و نحوه ورود کاربران: یکی از دغدغه های مشتریانی که از قفلهای هوشمند استفاده میکنند، تعریف و یا حذف کاربر (کاربران) مورد نظرشان میباشد. در اغلب قفلهای دیجیتال برای انجام این عمل باید تا جلوی دستگیره رفته و این کار را از طریق منوی خود دستگیره انجام داد، اما طراحان محصولات Alock قابلیتی برای سیستم در نظر گرفته اند که می توان در لحظه و از طریق موبایل، هر کاربری که مدنظر است را به قفل اضافه و یا از آن حذف نمود و یا حتی نحوه ورود او را تغییر داد. برای مثال اگر کاربری به نام سارا تاکنون از اثرانگشت برای ورود استفاده میکرده است، مدیر میتواند نحوه ورود او را تغییر داده و از این پس سارا با استفاده از رمز 121314 امکان باز کردن قفل را داشته باشد.
قابلیت حذف کاربران: قریب به اتفاق محصولات دیجیتال در ایران دارای قابلیت تعریف کاربر هستند ولی هنگام حذف یک کاربر مشخص، راهی جز ریست کردن کامل دستگاه ندارند؛ اما یکی از امکانات منحصر بفرد دستگیره مورد بحث، حذف فرد با ID مشخص میباشد. مدیر با وارد شدن به تنظیمات دستگیره میتواند کاربر مورد نظر خود را حذف نماید. همچنین امکان حذف کاربر مورد نظر از هر کجای دنیا با موبایل وجود دارد که این ویژگی یکی از جالبترین امکانات 91A+ میباشد.
قابلیت باز کردن دستگیره از راه دور: قفل دیجیتال اثر انگشتی 91A+ دارای سیستم وایرلس Zigbee بوده و امکان باز کردن قفل را به کمک نرمافزار تخصصی Alock+ با موبایل و یا کامپیوتر در هر نقطهای از دنیا فراهم میآورد. بهتر است بدانید اغلب قفلهای موجود در ایران از این قابلیت بیبهره بوده و سیستم کنترل از راه دور آنها بر پایه بلوتوث طراحی شده و نهایتا در فاصلهای حدود 2 تا 10 متر قابل استفاده است.
مد عبور آزاد Passage Mode: هنگام برگزاری میهمانی و یا در ساعات شلوغ اداری استفاده از رمز، کارت و … برای باز کردن درب موجب خستگی مدیر خواهد شد. ضمن اینکه این حالت مصرف باتری دستگیره را به شدت افزایش میدهد. قفل های اثر انگشتی 91A+ برای حل این مشکل دارای مد عبور آزاد (Passage Mode) هستند. در این حالت کاربر میتواند بدون نیاز به رمز، کارت و یا … قفل را به راحتی باز نمایند و پس از اتمام میهمانی و یا وقت اداری، مدیر میتواند Passage Mode را غیرفعال نموده و قفل را به حالت قبل برگرداند. این ویژگی زمانی لذت بخشتر خواهد شد که مدیر بتواند از هر کجای دنیا با موبایل نیز این سیستم را فعال و یا غیرفعال نماید.
تائید دو مرحلهای (2FA 2 factor authentication): سیستم تایید دو مرحلهای در مواقعی مورد استفاده قرار میگیرد که نیاز به امنیت بسیار زیاد داشته و مدیر قصد کنترل دقیق تردد افراد را دارد. طراحی سیستم تایید دو مرحله ای به این صورت است که برای باز شدن قفل نیاز به دو مرحله شناسایی کاربر دارد. بدین گونه: اثرانگشت + رمز، اثرانگشت + کارت و یا رمز + کارت.
قفل های ساخت Alock همگی از این ویژگی بهره مند هستند، ضمن اینکه مدل قفل اثر انگشتی 91A+ قابلیت فعالسازی سیستم 2FA را از راه دور نیز برای مدیر ایجاد کرده و می توان در هر مکانی تنها در یک لحظه آن را فعال نمود.
رمزهای موقت (Temp Password): یکی از محبوبترین امکانات دستگیره های هوشمند Alock، داشتن قابلیت تعریف رمزهای موقت یک تا چندبار مصرف میباشد. سیستم Temp Password دارای دو حالت مختلف برای تعیین رمز عبور موقت است که در حالت اول Admin از طریق موبایل خود و پس از ورود به نرمافزار Alock میتواند رمز یک بار مصرف مدت دار تعیین کند. به طور مثال رمز 123456 از الان به مدت یک ساعت، یک روز، یک هفته، یک ماه، یک سال و یا 3 ماه و 10 روز و 25 دقیقه اعتبار داشته باشد ولی کاربر با این رمز فقط میتواند یک بار تردد نماید و خودبهخود رمز پس از استفاده و یا پایان تاریخ مصرف، منقضی شده و دیگر کار نخواهد کرد. در حالت دیگر Admin میتواند رمزی تعریف نموده و آن را برای دفعات نامحدود در بازه زمانی ساعتی، روزانه، ماهانه و یا ذکر دقیق تاریخ قابل استفاده نماید.
رمزهای موقت آفلاین: رمزهای موقت آفلاین از جمله ویژگی های جذاب محصولات Alock هستند که دیگر برندهای موجود در بازار ایران فاقد آن می باشند. گاهی افراد قادر به استفاده از تکنولوژی آنلاین نیستند اما برای تعدادی از کابران قصد تعریف بازه زمانی مشخص برای عبور و مرور دارند. در چنین شرایطی مدیر می تواند وارد منوی آفلاین دستگیره هوشمند شده و در بخش تعریف رمز یک بار، در بازه زمانی مورد نظر رمزی برای کاربر تعیین نماید. برای مثال کاربر مورد نظر بنابر صلاحدید مدیر می تواند با رمز 654987 تنها در بازه زمانی 9:45 صبح الی 10:33 صبح تردد داشته باشد.
نگهبان آنلاین Observer: وقتی می خواهید از محیط منزل، دفترکار خود و یا مکان هایی که برایتان مهم است، محافظت نمایید استفاده از قفل های هوشمند ایدهای جالب و کاربردی به نظر میرسد. حال برای محافظت و حراست بیشتر و کنترل دقیق عبور و مرورها در مقابل نگرانی از بازشدن درب توسط افراد غیرمجاز، بهترین راهکار استفاده از قفل های هوشمند Alock است. زیرا در این محصولات یک ویژگی خاص تعبیه شده که از طریق آن میتوانید فردی را برای کنترل ترددها استخدام نموده و نرمافزار هوشمند دستگیره را روی گوشی وی نصب نموده و تنها امکان مشاهده ترددها را در آن تعریف نمود. به این معنی که آن فرد تنها قابلیت مشاهده گزارش ترددهای قفل دیجیتال را خواهد داشت و از امکانات دیگر نرمافزار بی نصیب می باشد.
باز کردن با تشخیص چهره: در بازار قفل های دیجیتال ایران اگر کمی جستجو نمائید کمتر برند و یا مدلی را خواهید یافت که به شما اجازه دهد، قفل با اسکن اثرانگشت تعریف شده بر روی موبایل شما و یا اسکن چهره شما توسط گوشی باز شود. این قابلیت در انواع قفل های هوشمند آنلاین موبایلی ALOCK تعبیه شده است. به این صورت که کاربران آنلاین میتوانند با رسم الگو Pattern، Face ID و یا اثرانگشت گوشی خود قفل را باز نمایند.
مشاهده وضعیت دستگیره هوشمند: وقتی از قفل هوشمند آنلاین استفاده میکنید انتظار دارید در لحظه از وضعیت کلی سیستم محافظتی خود اطلاع داشته باشید. یعنی بدانید مقدار باتری های دستگاه در چه مرحله ای است؟ آیا قفل در وضعیت آنلاین قرار دارد و یا آفلاین؟ آخرین تاریخ بروز کردن اطلاعات بین قفل و موبایل شما چه لحظه ای بوده است؟ این یعنی راحتی و احساس امنیت بیشتر که در محصولات آنلاین ما طراحی شده اند.
قابلیت کنترل چند دستگیره آنلاین: یکی دیگر از ویزگی های بسیار لذت بخش و کاربردی قفل های هوشمند و اثرانگشتی ALOCK، کنترل چندین قفل آنلاین بر روی یک موبایل میباشد. بنابراین با استفاده از دستگیره های کارتی و اثرانگشتی ما، می توانید برای منزل، دفترکار، ویلای خود و دیگر مکان های مدنظرتان؛ با یک گوشی به عنوان Admin کلیه قفل ها را کنترل کرده و دسترسی به گزارش گیری ها و کنترل تردد افراد را در لحظه داشته باشید.
قابلیت کنترل قفل بر روی ساعت هوشمند: ساعت های هوشمند مچی یکی از گجت های پوشیدنی بسیار محبوب در بازار دنیاست و روز به روز مصرف کنندگان این گجت پوشیدنی بیشتر میشود. یکی از طراحی های منحصربه فرد دستگیره های هوشمند ALOCK و به خصوص مدل 91A+ این است که کاربران می توانند کلیه گزارشها و باز و بسته کردن قفل را بر روی ساعت هوشمند خود کنترل کرده و از طریق آن قفل را باز کنند.
سیستم Hijack: یکی از ویژگیهای امنیتی محصولات آنلاین ALOCK، سیستم Hijack در مواقع تهدید و زورگیری میباشد.
این سیستم هنگامی که فردی به زور تهدید از شما میخواهد که درب را باز کنید، به کمک شما میآید. به این طریق که وقتی تهدید میشوید، میتوانید قفل را با یک رمز از پیش تعیین شده توسط خودتان، باز نمائید. در این شرایط درب باز شده ولی برای تمامی افراد متصل به قفل، پیامهای هشدار ارسال خواهد شد. به دلیل حفظ جان و امنیت، پیام هشدار برای فردی که با رمز Hijack درب را باز کرده، ارسال نخواهد شد.
منبع تغذیه دستگاه: دستگیره هوشمند 91A+ تنها با استفاده از 4 عدد باتری قلمی 1.5 ولت کار میکند. مدت استفاده از باتریهای قلمی معمولی بینام و نشان تقریبا 6 ماه و در صورت استفاده از باتریهای قلمی آلکالاین این مدت به یک سال افزایش پیدا میکند. علاوه بر آن در طراحی این قفل دیجیتال، جا برای 4 عدد باتری قلمی دیگر نیز تعبیه شده تا افزایش طول عمر باتری های دستگاه حس خوشایندتری برای مصرف کنندگان ایجاد نماید.
منبع تغذیه اضطراری: در صورت کاهش میزان باتری ها، علاوه بر مشاهده میزان درصد باتری بر روی نمایشگر محصول و دریافت هشدار کاهش میزان باتری بر روی موبایل به صورت نوتیفیکیشن، شما قادر خواهید بود با در دست داشتن یک باتری کتابی 9 ولت، برق محصول را از بیرون تامین کرده و با استفاده از رمز و یا کارت معتبر، قفل را باز نمائید. سپس از داخل اقدام به تعویض باتری ها کنید.
کلید اضطراری: استفاده از کلید مکانیکی ضد اسید و ضد سرقت آخرین ویژگی امنیتی دستگیره مدل قفل اثر انگشتی 91A+ میباشد. این ویژگی بدین جهت طراحی شده که در مواقع خاموش شدن دستگیره پس از هشدارهای بسیار زیاد و عدم در دسترسی به باتری کتابی، از کلید مکانیکی استفاده نمائید. توصیه میشود حتما کلیدها در جایی بیرون از واحد نگهداری شوند تا در صورت نیاز به آن، مشکلی برای کاربران بروز نکند.
مقاومت در برابر رطوبت: پنل های بیرونی و داخلی دستگیره از جنس کاملا برنج ساخته شده است. برد الکترونیکی با قطعات ساخت ژاپن و چیپست آمریکایی طراحی شده که دارای IP 65 و مقاوم در برابر رطوبت می باشند. این ویژگی مناسب مناطق مرطوب و شرجی شمال و جنوب ایران بوده و در مقایسه با دیگر برندها از کیفیتی کم نظیر برخوردار است.
مقایسه با دیگر برندها: در این بخش میخواهیم تفاوت های میان قفل های ساخت Alock با دیگر برندهای بازار ایران را مقایسه کنیم:
– اکثر شرکت ها و برند های مطرح فروشنده قفل دیجیتال در ایران، غالبا بر فروشنده محور بودن تمرکز دارند، ولی شرکت Alock بر سرویس محور بودن تمرکز داشته و این موضوع سبب افزایش اعتماد خریداران به کیفیت بالا، خدمات پس از فروش و گارانتی معتبر محصولات شده است.
– یکی دیگر از تفاوت های این محصول با مدل های هم گروه، در ذخیره تعداد کاربر است. اکثر برندها امکان تعریف کاربران در بازه 5 تا 25 نفر را به مدیر میدهند اما قفل مدل 91A+ میتواند 500 نفر کاربر آفلاین و بیش از یک میلیون نفر کاربر آنلاین موبایلی ذخیره کند.
– مورد بعدی امکان استفاده از موبایل در محصولات Alock است. اکثر برندها قابلیت بلوتوث را به عنوان ویژگی موبایلی معرفی میکنند که نیاز به کنترل قفل با اپلیکشین از فاصله نزدیک 2 تا 10 متر دارد، ولی محصولات هوشمند Alock به صورت پیشفرض ویژگیهای بلوتوث و NFC را پشتیبانی میکنند. در محصولات Alock تکنولوژی وایرلس، اتصال به اینترنت و سیستمهای ضد هک پیشرفته تعبیه شده و قابلیت کنترل قفل را از هر نقطه ای در دنیا برای کاربران بر روی موبایل فراهم میکند، از این رو تکنولوژی موبایلی و آنلاین Alock وابسته به مکان نزدیک نیست.
– یکی دیگر از تفاوت ها مقاومت در برابر رطوبت و حرارت است. این محصول قابلیت شستشو داشته در صورتی که دیگر برندهای دیجیتال در ایران قادر به شستشو نمی باشند .
– میزان مصرف باتری مورد دیگری است که حاکی از کیفیت بالا محصولات Alock میباشد. تمام قفل ها و دستگیره های هوشمند Alock دارای گرید ذخیره انرژی A+++ می باشند که استفاده از تجهیزات ژاپنی و کمترین میزان Static current و dynamic current سبب افزایش طول عمر باتری در آن ها شده است.
– نوع درب های قابل استفاده برای قفل های دیجیتال یکی دیگر از تفاوتهای برند Alock با دیگر برندهای موجود در بازار می باشد. اغلب برندهای بازار قادر به اتصال به سیستمهای مولتی لاک نبوده و تنها بر روی دربهای مخصوص به همان قفل نصب میشوند در صورتیکه دستگیرههای هوشمند Alock قابل اتصال به انواع سیستمهای مولتی لاک، گاوصندوقی، دربهای ضدسرقت و ضدحریق و همچنین تمامی قفلهای بالا و پایین میباشد.
– مبحث بعدی میزان مقاومت قفل های هوشمند Alock و متریال به کار رفته در ساخت آن های میباشد. اغلب دستگیره های موجود در بازار ایران، برای عملکرد بهتر و راحت تر از جنس سرب تولید می شوند اما قفل های ساخت برند Alock دارای متریال فولادی بوده که سبب ایجاد مقاومت در برابر گلوله و دیلم تا فشار 1112 کیلوگرم شده است. ضمن اینکه اسید هم در مقابل این قفلها کارساز نبوده و نمیتوان به آنها آسیب رساند.
– عملکرد همزمان آنلاین و آفلاین دستگیره های Alock مزیت دیگر این برند میباشد. بر این اساس زمانی که قفل به سیستم اینترنت متصل نباشد، برای دریافت گزارشات به صورت آفلاین نیز میتوان اقدام نمود و هنگام برقراری اینترنت کلیه گزارشات برای مدیر ارسال خواهد شد.
مقایسه با دیگر مدل های ALOCK:
دستگیره دیجیتال 91A+ در گروه قفل های هوشمند موبایلی قرار می گیرد. تفاوت این محصول با مدل 117NP+ در داشتن سنسور اثرانگشت است. دیگر مدل های قفل اثر انگشتی همچون 116NF+، 117NF+، N120+ و … در کلیه موارد با قفل 91A+ مشترک بوده و تنها در طراحی و متریال به کار رفته در ساخت با هم تفاوت دارند. در ادامه قفل 91A+ را نسبت به دو مدل 116NF+ و N120+ بررسی می کنیم:
مقایسه با مدل قفل اثر انگشتی 116NF+:
چند تفاوت عمده بین مدل های 91A+ و 116NF+ وجود دارد که یکی از آن ها قدرت استقامت دستگیره و وزن محصول است. دستگیره 91A+ از متریال کاملا برنج ساخته شده در صورتی که دستگیره مدل 116NF+ از زینک تولید شده است و وزن تمام شده 116NF+ از این مدل کمتر است. بدنه و دسته های دستگیره 91A+ قادر به تحمل وزنی معادل 2800 نیوتن هستند اما دستگیره 116NF+ قادر به تحمل وزن بیش از 2800 نیوتن نیرو می باشد که در استحکام بدنه تفاوت هایی بین این دو محصول ایجاد شده است.
تفاوت دیگر نداشتن گیربکس مکانیکی در 91A+ است. تقریبا باید این گونه بیان کرد که تنها دستگیره موجود در بازار دنیا که دارای گیربکس مکانیکی از نوع Facilitator است مدل 116NF+ می باشد که همین امر سبب افزایش وزن، قیمت، استحکام و ساختاری شبیه ماشین های آمریکایی برای این مدل شده است.
مقایسه با قفل هوشمند اثر انگشتی N120+:
تفاوت 91A+ با N120+ بسیار زیاد است زیرا طراحی، ساختار، متریال و … تفاوت های بنیادی زیادی با یک دیگر دارند، ولی در زمینه آنلاین بودن و از نظر امکانات آنلاین کاملا با یک دیگر همسان بوده و عملکردی دقیقا مشابه دارند. در ادامه برخی از تفاوت های این دو محصول هوشمند را بیان می کنیم:
– نوع اسکنر 91A+ از نوع LIVE بوده ولی اسکنر N120، ارگونومیک می باشد.
– محل قرارگیری اسکنر 91A+ بالای دستگیره و بر روی بدنه در نظر گرفته شده ولی اسکنر N120+ بر اساس آناتومی بدن طراحی شده و بر روی دسته قرار دارد.
– قفل بدنه 91A+، زبانه یک تکه فولادی با قابلیت تحمل فشار بیش از 1112 کیلوگرم دارد اما در مدل N120+ قفل بدنه سه لول بوده و توان تحمل 780 کیلوگرم را دارد.
– بدنه 91A+ بزرگ تر، بلندتر و پهن تر است که برای پوشاندن محل نصب دستگیره های قبلی روی درب مناسب است.
– محل کلید دستگیره 91A+ در پایین دسته و توسط یک صفحه لولایی مخفی می باشد، ولی محل کلید مدل N120+ زیر بدنه دستگیره قرار دارد که کلید به صورت عمودی وارد آن می شود.
– کانکتور باتری اضطراری مدل 91A+، مخصوص باتری های کتابی 9 ولت طراحی شده ولی در مدل N120+ کانکتور زیر بدنه دستگیره قرار داشته و مناسب پورت MicroUSB طراحی شده که با پاور بانک تغذیه می شود.
مدت زمان وارانتی | 5 سال از تاریخ فروش |
---|---|
امکانات محصول | اپلیکیشن موبایل, اتصال به ریموت و آیفون مرکزی, اتصال به سیستم اطفا حریق, اثر انگشت 360 درجه, استفاده همزمان از رمز و کارت, قفل بدنه فولادی, گزارش گیری آنلاین / آفلاین, مقاوم در برابر رطوبت |
رنگ | |
وزن | 15 کیلوگرم |
ابعاد دستگیره | 120cm * 8cm * 4cm |
ابعاد قفل | 9cm عمق، 15cm ارتفاع |
متریال دستگیره | تمام برنج |
متریال قفل | فولاد آلیاژی سه لول |
تعداد اثر انگشت | 100 نفر |
تعداد رمز | 200 نفر (6 – 12 رقم) |
تعداد کارت | 200 نفر (Mifare 13.6 ) |
کلید مکانیکی | دارد |
گزارش گیری تردد | 1000 تردد اخیر |
گزارش گیری ترددها در روز خاص | دارد |
مشاهده حافظه تعداد کاربر استفاده شده | دارد |
رمز تابع خیالی | دارد |
مد عبور | دارد |
تنظیمات چندمدیریتی، ساعت و تاریخ | دارد (9 مدیر) |
نمایشگر میزان باتری | دارد |
هشدار کاهش میزان باتری | دارد |
هشدار استفاده از اثرانگشت، رمز و کارت اشتباه | دارد |
هشدار باز ماندن درب | دارد |
مقاومت در برابر رطوبت و گرما | دارد (98 درصد رطوبت) |
منبع تغذیه داخلی | باتری قلمی ( 4 عدد 1.5 ولت تا 8 عدد 1.5 ولت ) |
منبع تغذیه خارجی | باتری کتابی 9 ولت |
قفل شب بند | دارد |
قابلیت نصب بر روی انواع دربهای چوبی، ضد سرقت، مولتی لاک و ضد حریق | دارد (قطر درب از 3 سانتیمتر تا 1 متر) |
تکنولوژی آنلاین موبایلی | اپلیکیشن – NFC |
لوازم جانبی داخل جعبه | روتر وایرلس, بروشور فارسی, راهنمای نصب, کارت یک عدد, ست پیچ و میله نصب, کلید, قفل بدنه, کارت گارانتی |
مدت زمان خدمات پس از فروش | 15 سال پس ازتاریخ فروش |
محل تولید | ایران – صنایع قفل ALOCK |
